sábado, 24 de abril de 2021

Casa Normandía Destruida

 Buenos días a todos!

 En esta entrada os traigo mi última construcción. Es un edificio basado en este otro que titulé Casa Derruida, para situarlo en Normandía, Francia, tras el día D.

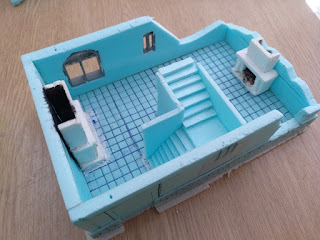

 Como de costumbre la estructura está realizada en poliestireno extruido, para posteriormente recubrirla con algún tipo de enfoscado ( yeso, plaste, escayola, ...)


   Realización del  tejado.

La estructura del tejado es una impresión en 3D. Las tejas están esculpidas en masilla ( en este caso fue Fimo, no había otra!). Una vez realizada todas las filas de tejas hice un molde y saque las copias que necesitaba.




Acabado y  pintura.

  He acabado la pieza con las ventanas y la puerta., que las he diseñado y posteriormente impresa en 3D, un diseño sencillo por otra parte.

 En referencia a la pintura, he usado pintura blanca para el enlucido de las paredes, gris para los zócalos, marrón rojizo para las filas de "ladrillitos" que delimitan las diferentes plantas y tonos ocres para los ladrillos que forman los muros. Luego un lavado en negro, suave para los colores más claros e insistiendo más en los tonos grises. Para terminar luces en tonos un poco más claros que los colores base.







Para el tejado he usado un tono azulón de base, en concreto el Azul Francés de Vallejo Model Color. Como siempre lavado en negro y  luces con color base y otra posterior con el color base aclarado, en mi caso con un gris claro.

 Tanto puerta como ventanas están pintadas en tonos verdes. Todo lo que representa madera en marrón chocolate con luces con marrón naranja.

 Una vez toda la pintura seca, esparcimos todo los que son escombros, arena de rios, trozos de maderas y partes de los muros.

 Pues hasta aquí la explicación del "Como se hizo " de este elemento de escenografía. Hasta la próxima entrada un saludos para todos.




jueves, 15 de abril de 2021

Iglesia San Martín de Tours - Belchite. Parte 4. Pintado

 Buenos días!

 Una vez terminada la fase de construcción, ya solo queda la pintura. La mayoría son de Acrílicos Vallejo en su gama Model Color (VMC) o Air Color (VAC)

 Para los ladrillos he usado como color base el Marrón Arena, luego he pintado algunos ladrillos de diferentes colores para darle un poco de variedad (Marrón Rojizo, Beig, Marrón Cuero, mezcla de estos colores entre sí). Seguidamente un lavado con negro para resaltar los ladrillos y posteriormente varias capas de pincel seco con el color base y el Carne mate.

 Para el enlucido he usado pintura blanca nornal de pintar las paredes. Según zonas he aplicado lavados en gris y lavados en negro, pero bastante diluidos, dando varios lavados si es preciso hasta que el resultado nos convenza.

 Las columnas tienen una base de Gris Medio, lavado en negros para resaltar desconchones y demás y pincel seco con el color base mezclado con Beig en distintas proporciones.

 El basamineto de la torre Campanario está pintado con un tono ocre/beig de Tamiya, pero no sé cual es exactamente.

 La Puerta en Marrón Rojizo como base y este mezclado con Carne y con Beig  para luces. Para las piedras del arco de entrada he usado un Gris Neutral de VAC. con lavados en negro y luz con color base.

 El suelo de la Iglesia es una mezcla de blanco (pinturas de paredes) con tinte negro, hasta obtener el tono que nos satisfaga. Para las luces solo hay que añadir más blanco a la mezcla anterior y varias pasadas a pincel seco.

Pues así las cosas, este fue el resultado final.









 Espero que sea de vuestro agrado. Un saludo para todos y hasta la próxima.











sábado, 20 de febrero de 2021

Iglesia San Martín de Tours - Belchite. Parte 3. Contrucción



 Buenos días, seguimos con nuestro proyecto "clerical".

 Después de tener más o menos claro cómo va a ser y cuánto va a medir cada elemento, cortamos las piezas en poliestireno y hacemos los huecos de puertas, arcos, ventanas ..... y pegamos de forma provisional por si más adelante tenemos que variar algo o simplemete para tener mejor acceso a alguna parte en las siguientes fases. Siendo el resultado el siguiente:







 Una vez satisfechos de cómo quedan las cosas, empezamos a grabar/tallar los ladrillos en las partes que esarán a la vista y enlucir aquellas otras zonas en las que no se verán los ladrillos.









 Una vez terminada la fase de grabado/tallado de ladrillos y enlucido de paredes, pinto los interiores que veo que van a ser más díficil de llegar y pego todo en su posición correcta y retoco con yeso todas las uniones que necesiten este ajuste.





 A continuación realizo los elementos "decorativos" como columnas, la puerta y el escudo de la fachada. La puerta con madera de balsa, el escudo con masilla milliput y las columnas son copias en yeso duro de un original realizado en escayola y madera.





Y ya solo queda la fase de pintura, que lo pondré en una última entrada sobre este proyecto.

Así que hasta aquí llegamos hoy. Un saludo para todos.


sábado, 23 de enero de 2021

Iglesia San Martín de Tours - Belchite Parte 2. Boceto




 Buenos días!



Tal como dije en la anterior entrada en esta vamos a hacer un boceto e incorporar las medidas principales para este proyecto. Voy a dividir la explicación en tres apartado que coincidirán con las tres vistas de la Iglesia, es decir, por un lado el Frontal, por otro el lateral izquierdo y por último el lateral derecho.

FRONTAL

La distancia de cada elemento dentro de esta vista ha sido mediante el método de prueba y error, quedándome con las medidas que más me convencían de cada elemento, así que no puedo proporcionarlas exactamente como me hubiese gustado.

 Lo mismo pasa en las otras dos vistas.

LATERAL DERECHO

 Aquí proporciono la distribución de las medidas generales de la sección. Para hacer la distribucíon de elementos primero he dibujado el elemento en cuestión (hueco de ventana, muro,....) y he puesto la miniatura al lado para ver el resultado, si me gusta lo dejo tal cual, si no estoy convencido modifico el dibujo hasta que quedo satisfecho.

LATERAL IZQUIERDO


Misma forma de actuar que la anterior.


Mi idea era proporcionar las medidas concreta de cada elemento (altura desde el suelo, anchura, grosor, etc), pero me puse a hacer los bocetos y cortar el poliestireno que no me acordé de tomar las medidas.

Aún  así he querido poner las medidas generales para que quién quiera pueda hacerse una idea del volumen total y a partir de ahí hacer su versión.

Nada más por ahora y hasta la próxima entrega. Saludos para todos.



domingo, 1 de noviembre de 2020

Iglesia San Martín Belchite. Parte 1- Introducción

 Buenos días!

 Me embarcó en otro proyecto, en este caso es un encargo sobre la Iglesia de San Martín de Tours, en las ruinas del antiguo pueblo de Belchite en la Comunidad de Aragón, devastado durante nuestra Guerra Civil. Es un proyecto que tenía ganas de acometer pero nunca me decidía, así que aprovechando esta petición no lo dudé y la acepté de inmediato.

 Lo primero que intenté encontrar fue información sobre las medidas de la edificación, cosa que fue imposible, por lo que no tuve más remedio que acudir al "ojímetro" basándome en las imágenes y vídeos que hay en Internet y en la escala a la que lo iba a realizar que es para 28 mm.


 Así que cogí un trozo de cartón hice un boceto de la fachada (de aquella manera, por cierto), puse la miniatura de referencia y establecí unas medidas aproximadas.

 La fachada es lo más fácil para "estudiar" los detalles porque es lo que más fotografías y vídeos hay en Google. La vista de la Torre también es relativamente frecuente, lo que ha sido más complicado para ver los detalles es los derrumbes que hay justo antes de la Torre y sobre todo el lado izquierdo exterior de la Iglesia.

 Respecto al interior, navegando con tenacidad y viendo alguna que otra hora de vídeos se pueden apreciar algunos detalles.






 La construcción de la Iglesia estará realizada en su mayor parte en poliestireno extruido, como es norma común en mí, con plaste/yeso en todo lo que se refiere al enlucido, y algún otro tipo de material que tenga que utilizar conforme vaya avanzando en el proyecto.

 Como he dicho, al no encontrar al inicio del proyecto vistas completas de la edificación, opté por empezar el proyecto por la fachada y ya iría ampliándolo por los laterales a medida que avanzara. Así que cogí el poliestireno, dibujé los elementos, corté por aquí y por allá, probando varias medidas hasta que me convenció, e hice una primera presentación que salió de este modo:





 En la siguiente entrada intentaré hacer un boceto con todas las medidas que he calculado para cada elemento del proyecto. Decir que el proyecto abarca la mitad delantera, hasta la Torre aproximadamente.

Pues hasta aquí la introducción a este proyecto. Hasta la próxima un saludos por todos.



domingo, 25 de octubre de 2020

Tumbas 28 mm

 Buenos días!

En esta entrada le toca el turno a un encargo para El Señor De Los Anillos (LOTR). Se trata se un set de tres tumbas con calaveras. Las calaveras han sido aportadas por el cliente.

Como siempre, o casi siempre, esta construido a partir de poliestireno extruido recubierto con su correspondiente capa de plaste/yeso. En este caso he tenido que echar mano de la masilla Milliput para realizar algún retoque.

La construcción en sí no es demasiada compleja. Partimos de rectángulos,  levantamos sus lados y cerramos con otro rectángulo que será la lápida superior. Una está completamente cerrada, otra le han roto la lápida superior y la tercera tiene dicha lápida desplazada hacia un lado.




Las dimensiones de las tumbas son un rectangular de 5x3 cms con una altura de 1,3 cms (dos de ellas) , y la otra un poco mayor 6,5x4,5 cms con una altura aproximada de 2cms. Los rectángulos que serán las lápidas superiores tienen unas dimensiones un poco mayor que las bases, concretamente entre 1 ó 2 mm en cada cada lado, no recuerdo bien.








Ahora toca poner las calaveras en su sitio, y dar el correspondiente plaste a todo,  resulta algo así antes del pintado.



 Más tarde añado algunas calaveras en las esquinas de las bases y procedo la pintado.

  - PINTADO
 Para las tumbas un gris oscuro de color base, para las luces un gris claro y una última luz puntual en blanco. Las carabelas tienen como base blanco antiguo de Vallejo Air Color (VAC), un lavado en Marrón Naranja (VMC) y posteriormente las luces con el color base.

 Así resultó todo lo descrito hasta aquí.





Pues hasta aquí ha llegado esta entrada.

Un saludo para todos.
